遮断器を安全に交換する方法

遮断器を交換する前に

安全上の注意：分電盤内の作業には、感電やアークフラッシュの危険が伴います。有資格の電気工事士に依頼し、地域の許可要件を確認してください。濡れている設備や明らかに損傷している設備には近づかないでください。分電盤から煙や炎が出ている場合は、その場を離れて緊急通報してください。

一時的な過負荷で遮断器がトリップするのは、正常な保護動作の場合があります。原因を解消し、異常の兆候がなく、メーカーの説明書で認められている場合に限り、リセットしてください。繰り返すトリップの原因診断が必要です。焦げ臭いにおいがする場合は、至急点検が必要です。

リセットできない遮断器が、必ずしも故障しているとは限りません。可搬型の電気機器のプラグを抜いても、固定配線された機器は切り離されず、配線不良の可能性も排除できません。電気工事士は、遮断器自体の不具合なのか、回路の別の箇所の問題なのかを見極める必要があります。

訪問前に、問題が始まった時期、そのとき使用していた機器、最近行った電気工事を記録しておきましょう。保護カバーを外さず、安全に見える範囲でラベルや表示の内容を控えてください。

アーク故障回路遮断器（AFCI）や二機能型遮断器の一部には、故障表示機能があります。該当する機種の説明書に従って、表示コードを読み取ってください。故障コードが表示されていなくても、回路が安全であるとは限りません。

他の原因を除外したうえで、ケースの損傷、機構の故障、メーカー指定の試験への不合格など、不具合が確認された場合に交換が妥当となります。使用年数、温かさ、簡単な導通測定の結果だけでは、遮断器の保護機能が正常に働くかどうかは判断できません。

適切な交換用遮断器を選ぶ

まず、分岐回路に電力を供給する分電盤であるロードセンターの識別ラベルと製品資料を確認します。以前の施工で誤った部品が使われた可能性もあるため、古い遮断器だけを頼りに選ばないでください。

ULの遮断器表示ガイドによると、UL Classifiedの交換用遮断器は、資料に明記された用途に限って使用できます。他社製品に交換する場合は、分電盤の正確な型式と、記載されているすべての条件を確認してください。

メーカーまたは正規販売店であることを確認できる販売元から購入し、梱包と請求書を保管してください。カタログ番号が一致するだけでは、偽造された電気部品を避けられるとは限りません。

電気工事士に、通常は見えない場所にある型式コードや日付コードを確認してもらい、CPSCのリコールデータベースで対象の遮断器や分電盤を調べてもらってください。該当するリコールがあれば、その是正措置に従います。適合する交換品を資料で確認できない場合は、承認された修理方法や分電盤の交換を電気工事士に検討してもらってください。

遮断器を安全に交換する方法

以下では、電気工事士が無電圧状態の設備で行う作業の流れを説明します。取り外し方法、配線、取り付け、試験は、対象の分電盤と遮断器の説明書に従って決定します。

適切な遮断器と工具を準備する

交換品が決まったら、電気工事士は作業に必要な機器や工具をそろえます。

• 適合を確認した交換用遮断器と、関連設備の資料。
• 適切な定格の検電器または電圧計、測定リード、その動作を確認するための適切な手段。
• 絶縁手工具と、指定の接続箇所に適したトルク工具。
• 独立した作業照明と、必要な電源隔離・ロックアウト用機器。
• 作業で生じる電気的危険に応じて選定した保護具。

停電の影響を受ける回路を事前に把握します。作業開始前に居住者へ知らせ、不可欠な機器については安全な代替電源を手配してください。分電盤を電源から隔離している間も、作業照明を使えるようにしておく必要があります。

診断、部品、工賃、許可手続き、必要な電力会社との調整を含む見積もりを依頼しましょう。遮断器の交換費用と所要時間は、種類、作業箇所へのアクセス、追加修理の有無によって変わります。実際の部品交換は、訪問作業の一部にすぎません。

すべての電源を特定し、隔離する

電気工事士は、作業箇所に電圧がかかる可能性のあるすべての電源を特定して切り離します。これには商用電源のほか、設置されている場合は発電機、太陽光発電設備、蓄電池システムも含まれます。

ここでは、主幹端子のみの分電盤と主幹遮断器付き分電盤の違いが重要です。主幹端子のみの分電盤は、上流側で電源を隔離する必要があります。分岐遮断器を開放しても、電源引込部と母線には電圧がかかったままです。母線とは、各遮断器に電力を供給する金属製の導体です。

主幹遮断器付き分電盤でも、主幹遮断器をOFFにしただけでは、電源側端子に電圧が残る場合があります。上流側で電源を切り離すには、電力会社やその他の権限を持つ担当者による作業が必要なことがあります。住宅所有者が電源を切る目的で電力量計を取り外してはいけません。

停電作業では、適用されるロックアウト・タグアウト手順に従い、予期しない再通電も防ぐ必要があります。OSHAの電気作業規定は、その対象となる作業の要件を定めています。地域の許可・検査要件も確認する必要があります。

無電圧を確認し、分電盤を点検する

デッドフロントとは、遮断器のハンドルの周囲にある内部保護カバーです。これを取り外すと内部部品が露出します。分電盤の外側の扉を開くだけでは、同じ箇所にアクセスできません。

電源を隔離した後、電気工事士は必要な安全措置を講じてカバーを外し、測定を行います。無電圧であることを確認するまでは、露出したすべての部分を充電部として扱います。

測定では、逆送電の可能性も考慮し、作業によって露出するすべての導体と部品を確認します。測定器とリードには、適切な電圧定格と安全定格が必要です。電気工事士は、分電盤の測定の前後に、既知の電圧がある電源で測定器の動作を確認します。

非接触式の検電ペンだけでは、作業箇所の安全性を確立できません。ここで扱う住宅用分電盤の作業では、電気工事士が適切な接触式測定器を使って無電圧を確認する必要があります。

安全な状態を確立したら、母線の接触部、端子、配線、取り付け箇所を点検します。接触部の焼損や荒れ、腐食、水濡れによる損傷、絶縁体の溶融があれば、より広範囲の修理が必要になる場合があります。新しい遮断器を取り付ける前に、これらの不具合を解消してください。

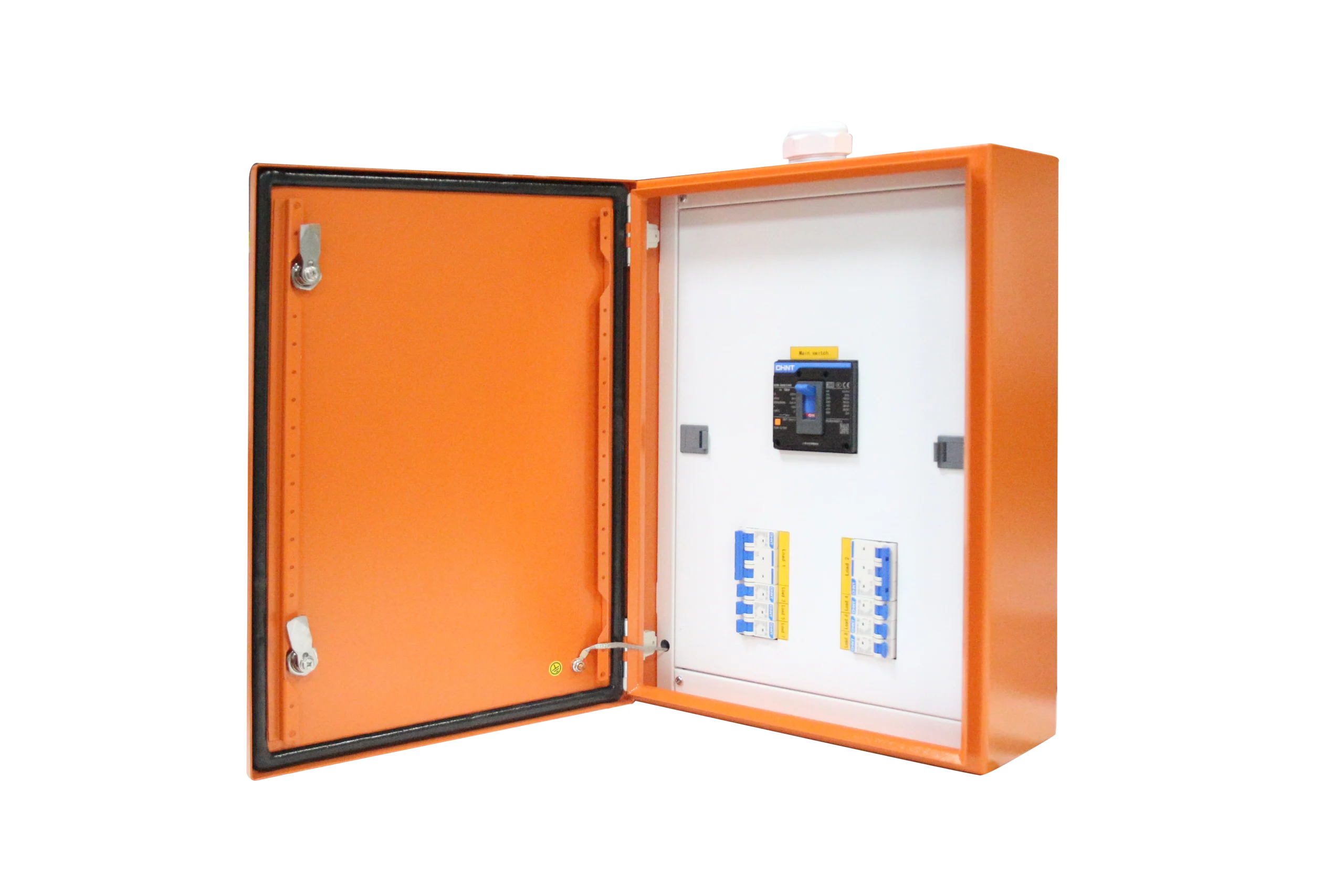

点検の結果、新たな筐体が必要となった場合、Eabelの電気機器用筐体にはさまざまなサイズと構成があります。対象機種の環境保護等級と、機器を組み込んだ完成品への適合性を確認してください。空の筐体は、リスティング認証を受けたロードセンターの代わりにはなりません。

既存の遮断器を取り外す

何かを取り外す前に、対象の回路と接続箇所を確認します。既存の配線が正しいと決めつけず、機器の配線図と照合しながら、導体にラベルを付けて接続位置を記録してください。

安全な状態を維持し、遮断器をOFFにしたうえで、電気工事士が機種ごとに指定された順序で導体を外し、遮断器を取り外します。どの分電盤にも共通する、引き抜き方やひねり方があるわけではありません。

固着した機器を無理に外したり、母線の接触部を支点にしてこじったりしないでください。予想外の抵抗があれば、状態を再評価する必要があります。取り外した遮断器とその接続箇所を確認する間、切り離した導体は保護し、識別できる状態に保ってください。

交換品を取り付け、接続する

交換用遮断器はOFFのままにして、指定された配線・取り付けの順序に従います。遮断器を所定の位置に装着する前に配線が必要な機種もあるため、「まずはめ込む」という指示をすべての機種に当てはめることはできません。

露出した導体の先端を確認します。絶縁体の損傷、電線の傷、腐食があれば、適切な修理計画に従って是正してから、新しい接続を行ってください。

指定の被覆剥き長さを守り、端子が導体を正しく締め付けるようにします。絶縁体を挟み込んだり、裸線が過度に露出したりしないようにしてください。端子の設計上、接続が認められている本数と種類の導体だけを接続します。

適切なトルク工具を使い、各端子と電線に指定されたトルクで接続箇所を締め付けます。接続の緩みは過熱を招き、締めすぎは端子や導体を損傷するおそれがあります。手の感覚による判断は、トルク管理の確実な代わりにはなりません。

プラグオンニュートラル方式では、分電盤の中性線母線につなぐピッグテール線の代わりに、遮断器を分電盤の中性線母線へ直接接続します。ただし、回路の負荷側中性線は、引き続き遮断器への接続が必要な場合があります。対象のAFCI、GFCI、または二機能型遮断器の配線図に従い、中性線を共用する回路がある場合は、その回路に機器が対応しているか確認してください。

遮断器が所定の位置に完全に装着され、必要な固定部品が取り付けられ、電線が挟まれたり無理に引っ張られたりしていないことを確認します。機器を収めるために接触部を曲げたり、樹脂部分を削ったり、分電盤を改造したりしてはいけません。

カバーを戻し、回路を試験する

通電を再開する前に、完了した作業を点検し、工具や外した部品の置き忘れがないことを確認します。指定の金具を使ってデッドフロントと必要な隔壁を取り付け直してください。未使用の開口部は適切な閉塞部品でふさぎ、ハンドルを操作できることを確認します。

電気工事士は適用される手順に従って通電を再開し、回路の動作を確認します。AFCI、GFCI、二機能型遮断器では、指定のTESTボタン操作手順に従って試験し、その後も継続して行うメーカー指定の試験頻度を説明します。ESFIのAFCI試験ガイドでは、基本的な確認方法を紹介しています。

必要な試験に合格しなかった場合は、対象の回路をOFFのままにして原因を診断します。確認は、取り付けた機器と元の不具合の両方を対象にする必要があります。通電が再開しただけでは、修理の成功は確認できません。

交換品の型式、見つかった不具合、その他の修理内容、試験結果を記録します。次に作業する人が回路を正しく識別できるよう、必要に応じて回路一覧を更新してください。

新しい遮断器でもトリップする場合は？

対象の回路をOFFにしたまま、電気工事士に調査してもらってください。原因としては、分電盤や回路の不具合、電気機器の故障、施工ミス、配線に適さない遮断器の構成などが考えられます。

投入直後のトリップと、電気機器の起動後のトリップでは得られる手掛かりが異なりますが、タイミングだけでは故障箇所を特定できません。電気工事士は測定と機種固有の診断方法を用いて、是正が必要な箇所を判断します。

トリップを抑えるために、必要なAFCIやGFCIの保護機能を取り除いてはいけません。再度の交換を承認する前に、トリップの原因と、提案された修理でそれをどう解消するのかを確認してください。
