Guide complet des boîtiers d'instruments

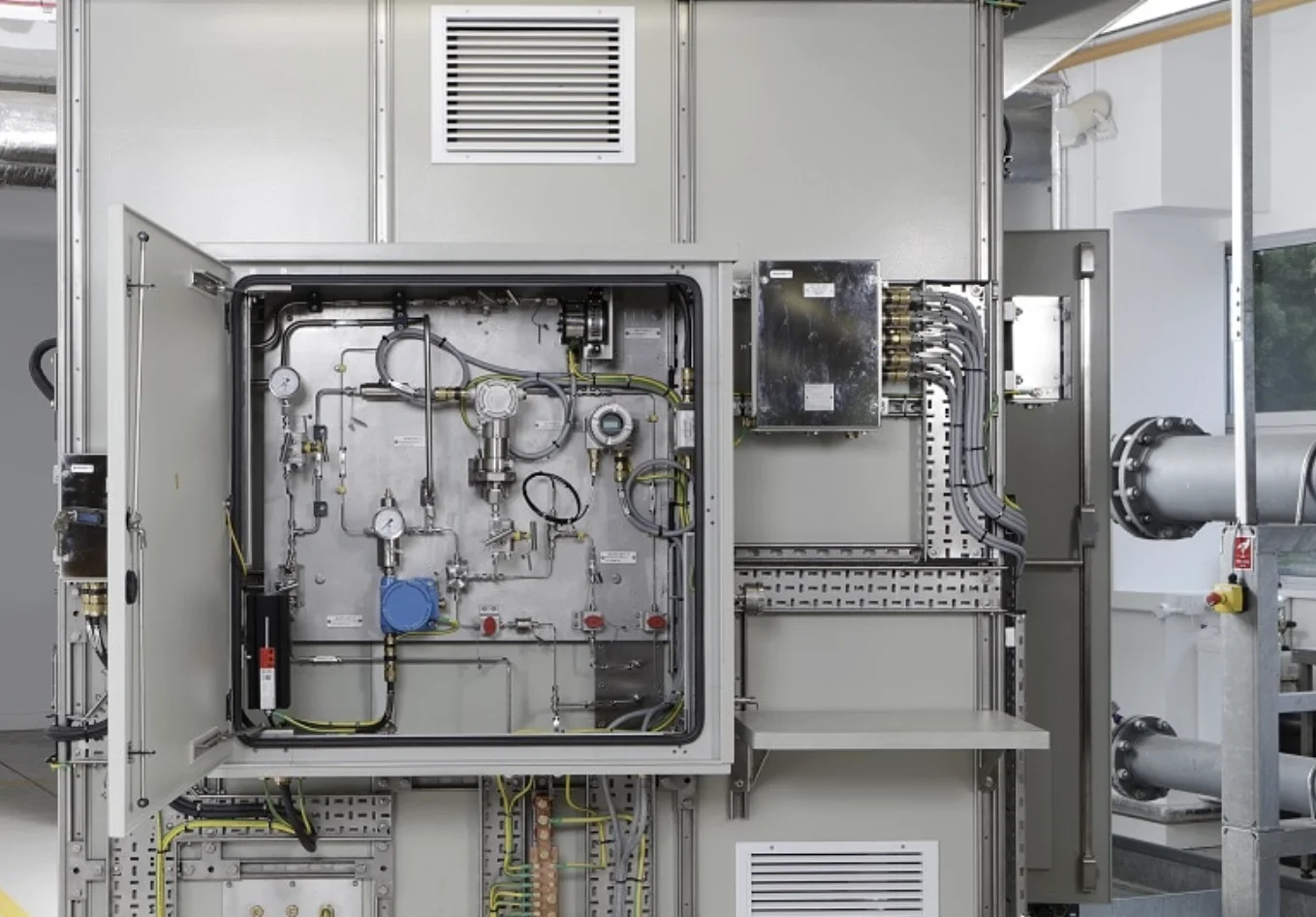

Un boîtier d'instrument Il s'agit d'un boîtier de protection qui protège les instruments de la poussière, de l'eau, de la chaleur et des chocs, garantissant ainsi leur bon fonctionnement pendant longtemps.

Pourquoi est-ce important ? Un bon enclos améliore sécurité, aide les appareils à durer plus longtemps et les maintient conformes aux normes telles que Classements IP et NEMAEn bref, le bon boîtier protège votre équipement et vous offre une tranquillité d’esprit.

Types et applications

Les boîtiers d'instruments sont disponibles dans de nombreuses formes et styles, chacun étant conçu pour un besoin différent.

• Boîtiers de bureau – petit et compact, souvent utilisé pour les équipements de test ou de laboratoire.

• Boîtiers muraux – fixé aux murs, idéal pour économiser de l'espace et garder le matériel hors du sol.

• Boîtiers de montage en rack – conçu pour s'intégrer dans des racks standards, courants dans les salles informatiques et de contrôle.

• Enceintes autoportantes – des armoires plus grandes et autonomes, utilisées pour des systèmes plus grands.

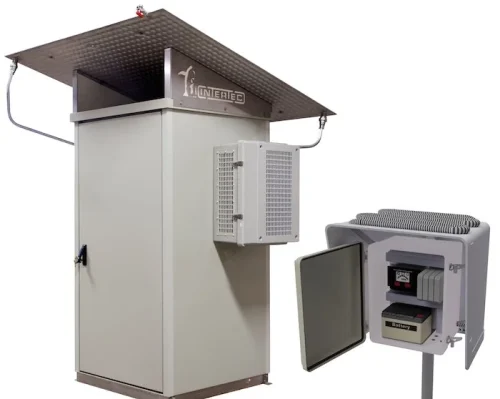

• Enceintes extérieures ou intérieures – Les versions extérieures sont robustes et résistent aux intempéries, à la pluie, au soleil et à la poussière. Les versions intérieures privilégient l'accès facile et la climatisation.

Ces boîtiers sont utilisés dans de nombreux secteurs. Par exemple :

• Usines pétrochimiques besoin d’enceintes résistantes aux produits chimiques et à la chaleur élevée.

• Énergie et centrales électriques comptez sur des armoires solides et sûres pour protéger les commandes.

• Milieux marins utiliser des boîtiers étanches et résistants à la corrosion.

• Systèmes de circulation disposer de boîtiers extérieurs pour la signalisation et la surveillance.

• Automatisation et usines dépendent des boîtiers pour protéger les appareils électroniques de la poussière, des vibrations et d'une utilisation intensive.

Matériaux et fabrication

Le choix du matériau est l'une des étapes les plus importantes lors de la sélection d'un boîtier d'instrument. Le matériau influence la durabilité, le poids, le coût et la résistance du boîtier à son environnement.

Métaux

• Acier – Robuste et abordable, souvent utilisé à l’intérieur ou dans des environnements contrôlés.

• Acier inoxydable – Résistant à la rouille et à la corrosion, ce qui le rend idéal pour les environnements extérieurs, marins ou de transformation des aliments.

• Aluminium – Léger mais robuste, avec une résistance naturelle à la corrosion et une bonne dissipation de la chaleur.

Non-métaux

• Polycarbonate – Options résistantes aux chocs, légères et transparentes disponibles pour la visibilité.

• Fibre de verre – Très durable et résistant à la corrosion, souvent utilisé dans des environnements extérieurs difficiles ou à forte teneur en produits chimiques.

• plastiques ABS – Léger et économique, idéal pour une utilisation en intérieur où une protection renforcée n'est pas requise.

Finitions de surface

Pour améliorer les performances et prolonger la durée de vie, les boîtiers incluent souvent des finitions spéciales :

• Revêtements anticorrosion pour lutter contre la rouille et l'exposition aux produits chimiques.

• couches résistantes aux UV pour éviter les dommages causés par le soleil pour une utilisation en extérieur.

• Revêtement en poudre pour une durabilité et un aspect propre et professionnel.

Méthodes de fabrication

Les boîtiers d'instruments sont fabriqués à l'aide de différents procédés en fonction de la conception et du matériau :

• Moulage – Commun pour les plastiques comme le polycarbonate ou l’ABS.

• Estampillage – Façonner des tôles en formes précises.

• Usinage CNC – Découpe et façonnage de haute précision pour des conceptions personnalisées.

• moulage sous pression – Utilisé pour les pièces métalliques complexes aux formes solides et uniformes.

La combinaison du bon matériau, de la bonne finition et de la bonne méthode de fabrication garantit que le boîtier peut résister à son environnement de travail et assurer la sécurité des instruments.

Normes et indices de protection

Les boîtiers d'instruments ne sont pas de simples boîtes : ils doivent répondre à certaines exigences. normes pour prouver leur capacité à protéger les équipements en conditions réelles. Ces classifications facilitent le choix du boîtier adapté à chaque tâche.

Indices de protection IP (protection contre les intrusions)

Le Classement IP montre à quel point un boîtier protège contre la poussière et l'eau.

• Le premier numéro signifie protection contre les solides (comme la poussière).

• Le deuxième numéro offre une protection contre les liquides (comme la pluie ou les jets d'eau).

Par exemple, IP65 signifie que le boîtier est étanche à la poussière et peut gérer l'eau pulvérisée dans n'importe quelle direction.

Normes NEMA

Aux États-Unis, les enceintes suivent souvent Cotes NEMA au lieu de IP. NEMA couvre la résistance à la poussière, à l'eau, à la glace et à la corrosion.

• NEMA 1 – Protection intérieure de base.

• NEMA 4/4X – Utilisation extérieure, étanche, 4X ajoute une résistance à la corrosion.

• NEMA 12 – Usage industriel, protection contre la poussière, l’huile et les gouttes.

Contrairement à l'IP, les indices NEMA couvrent davantage de détails tels que la corrosion et la formation de glace.

Certifications spéciales

Certaines industries ont besoin d’enceintes avec des homologations supplémentaires :

• UL (Laboratoires des assureurs) – Testé en matière de sécurité selon les normes électriques.

• CEI (Commission électrotechnique internationale) – Normes mondiales de performance et de sécurité.

• ATEX – Pour les boîtiers antidéflagrants utilisés dans les industries pétrolières, gazières et chimiques.

Ces certifications donnent aux acheteurs et aux ingénieurs l’assurance que le boîtier peut gérer des environnements difficiles et répondre aux exigences légales.

Considérations environnementales et de performance

Les enceintes d'instruments sont confrontées à de nombreux défis. Pour fonctionner correctement, elles doivent s'adapter à l'environnement qui les entoure.

• Eau, poussière, produits chimiques, corrosion – De bons boîtiers isolent l’humidité, la saleté et les substances nocives pour assurer la sécurité de l’équipement.

• Contrôle de la chaleur – Les ventilateurs, les filtres, les radiateurs ou l’isolation aident à prévenir la surchauffe ou le gel.

• Blindage EMI/RFI – Des conceptions spéciales bloquent les signaux extérieurs qui peuvent perturber les appareils électroniques sensibles.

• Résistance et durabilité – Les boîtiers doivent résister aux vibrations, aux chocs et à l’usure quotidienne pour durer des années.

En bref, le bon boîtier protège l’équipement à la fois de l’environnement et de l’utilisation quotidienne.

Taille et disposition interne

Choisir la bonne taille et la bonne disposition est tout aussi important que choisir le matériau. Une bonne conception facilite grandement l'installation et l'entretien.

• Dimensionnement approprié – Prévoyez toujours suffisamment d’espace pour l’instrument ainsi qu’un espace libre pour la circulation de l’air et les futures mises à niveau.

• Gestion des câbles – Les ouvertures, les conduits de câblage et une mise à la terre adéquate permettent de maintenir les câbles organisés et en sécurité.

• Un accès facile – Les portes, serrures et panneaux permettent aux utilisateurs d'accéder rapidement aux équipements. Des fenêtres transparentes ou des panneaux opérateur permettent de vérifier facilement les relevés sans ouvrir le boîtier.

Une disposition bien planifiée permet de gagner du temps, de réduire les erreurs et de garantir le bon fonctionnement de l’équipement.

Boîtiers standard et personnalisés

Lors du choix d'un boîtier d'instrument, vous pouvez opter pour un modèle standard ou commander un conception personnaliséeLes deux options ont leur place.

Boîtiers standards

• Avantages – Prêt à être expédié, à moindre coût et largement disponible.

• Les inconvénients – Limité en taille, en fonctionnalités et en fonctions spéciales.

Boîtiers personnalisés

• Idéal quand vous en avez besoin caractéristiques uniques comme des découpes spéciales, une protection renforcée ou des boîtiers pour environnements difficiles.

• Peut être conçu pour des dimensions exactes, des besoins industriels spécifiques ou pour répondre à des normes de sécurité particulières.

Modules complémentaires et modifications

Même les boîtiers standards peuvent être mis à niveau avec :

• Découpes pour câbles, commutateurs ou écrans.

• Kits de montage à fixer aux murs ou aux étagères.

• Charnières, serrures et joints pour un meilleur accès et une meilleure étanchéité.

Le bon choix dépend de votre projet : standard pour des travaux rapides et simples, et personnalisé pour des conditions complexes ou exigeantes.

Maintenance et cycle de vie

Les boîtiers d'instruments durent plus longtemps et sont plus performants lorsqu'ils sont correctement entretenus. Des contrôles réguliers et un entretien régulier permettent de gagner du temps et de l'argent à long terme.

• Inspections de routine – Vérifiez l'absence de joints usés, de signes de corrosion ou de dommages susceptibles de fragiliser le boîtier. Assurez-vous que les portes, les serrures et les panneaux ferment toujours hermétiquement.

• Nettoyage et étanchéité – Essuyez la poussière, la saleté et les produits chimiques. Vérifiez les joints et remplacez-les s'ils ne sont plus étanches.

• Remplacement et mises à niveau – Anticipez la fin de vie de votre boîtier. Il est parfois plus économique de passer à un modèle plus récent, plus performant ou doté de meilleures fonctionnalités, que des réparations constantes.

Avec un entretien approprié, les boîtiers garderont l'équipement sûr et fiable pendant des années.
