Tout sur les boîtiers à boutons-poussoirs : types et guide

UN boîtier à bouton-poussoir est une boîte qui contient des boutons poussoirs, commutateurs, ou des lumières. Il les protège de la poussière, de l'eau et des dommages, garantissant ainsi un fonctionnement sûr et fiable des machines.

Ces boîtiers sont importants car ils assurent la sécurité des travailleurs et le bon état des équipements. Dans les usines ou en extérieur, les boutons sont soumis à des conditions difficiles. Ce boîtier renforce la durabilité, respecte les normes de sécurité et permet d'éviter des problèmes coûteux.

Composants clés et terminologie

Bouton-poussoir, voyant lumineux, interrupteur et actionneur

UN bouton poussoir est la commande sur laquelle vous appuyez, tandis qu'un veilleuse affiche l'état de la machine. Le changer est la partie électrique qui ouvre ou ferme le circuit, et le actionneur c'est la partie que vous touchez réellement pour faire fonctionner l'interrupteur.

Découpes, plaque de montage et joints

Les boîtiers sont livrés avec découpes ou trous pour accueillir les boutons et les voyants. À l'intérieur, un plaque de montage garde tout en sécurité. Pour bloquer la poussière et l'eau, joints sont placés sur les bords, tandis que les couverture et corps forment la boîte principale.

Actions momentanées ou de verrouillage

Certains boutons sont momentané, ce qui signifie qu'ils ne fonctionnent que lorsqu'ils sont enfoncés. D'autres sont verrouillage, ce qui signifie qu'ils restent allumés jusqu'à ce qu'ils soient à nouveau pressés. Le boîtier doit être conçu pour accueillir le type de contact adapté à la tâche.

Matériaux et construction

Matériaux communs

Les boîtiers de boutons-poussoirs sont fabriqués à partir de différents matériaux selon l'endroit où ils sont utilisés. Acier est solide et rentable, tandis que acier inoxydable est résistant à la corrosion et parfait pour les environnements alimentaires, chimiques ou extérieurs.

Aluminium est léger mais durable, ce qui le rend plus facile à manipuler. Pour les options non métalliques, thermoplastiques ou polycarbonate Les boîtiers sont populaires car ils résistent aux chocs et ne rouillent pas. Fibre de verre est un autre bon choix lorsque la résistance aux produits chimiques ou aux conditions météorologiques extrêmes est nécessaire.

Finitions et revêtements de surface

La finition de surface affecte également les performances d'un boîtier. revêtement en poudre confère aux boîtes en acier une couche de protection durable et attrayante.

Aluminium anodisé résiste à la corrosion et aux rayures. Acier inoxydable brossé Non seulement elles offrent un aspect professionnel, mais elles renforcent également la durabilité dans les environnements difficiles. Ces finitions prolongent la durée de vie du boîtier et lui confèrent un aspect impeccable.

Détails de construction

Au-delà du matériau, la manière dont une enceinte est construite est tout aussi importante. Coutures et soudures Gardez la boîte solide et scellée. Charnières et vis facilitent l'ouverture pour le câblage et la maintenance. Différents méthodes de fixation Assurez-vous que le boîtier reste étanche, protégeant contre la poussière, l'huile ou les fuites d'eau.

Protection de l'environnement : évaluations et normes

Indices de protection NEMA et IP

Les boîtiers de boutons-poussoirs sont classés pour démontrer leur efficacité en matière de protection environnementale. En Amérique du Nord, Cotes NEMA sont fréquentes. Par exemple :

• NEMA 12 – protège contre la poussière, la saleté et les gouttes d’eau.

• NEMA 4X – résiste à l’eau, à la corrosion et est souvent utilisé à l’extérieur ou dans les zones de lavage.

• NEMA 13 – protège contre l’huile et les liquides de refroidissement non corrosifs, idéal pour les usines.

Dans d’autres régions, CEI et Indices IP sont utilisés. Un indice IP comporte deux chiffres : le premier indique la protection contre les corps solides comme la poussière, et le second la protection contre les liquides comme l'eau. Par exemple, IP65 signifie « étanche à la poussière et protégé contre les jets d’eau ».

Résistance aux conditions difficiles

Un bon boîtier de bouton-poussoir ne doit pas seulement résister à l'eau et à la poussière. Nombre d'entre eux sont conçus pour résister. l'huile, la corrosion, les températures extrêmes et même les produits chimiquesCela garantit un fonctionnement sûr dans les industries lourdes telles que la transformation des aliments, le pétrole et le gaz ou les usines chimiques.

Certifications et conformité

Pour répondre aux règles de sécurité internationales, les boîtiers portent souvent des certifications telles que UL (Laboratoires des assureurs), CSA (Association canadienne de normalisation), et CE (Conformité européenne)Ces marques prouvent que le produit répond à des normes strictes de qualité, de sécurité et de performance.

Taille, modèles de trous et disposition

Tailles de trous standard

Les boîtiers à boutons-poussoirs sont construits avec tailles de trous standard afin que différents boutons et voyants puissent s'adapter correctement. Les deux tailles les plus courantes sont 30,5 mm et 22,5 mmCes normes facilitent l'adaptation des boîtiers à une large gamme d'appareils de commande de différentes marques.

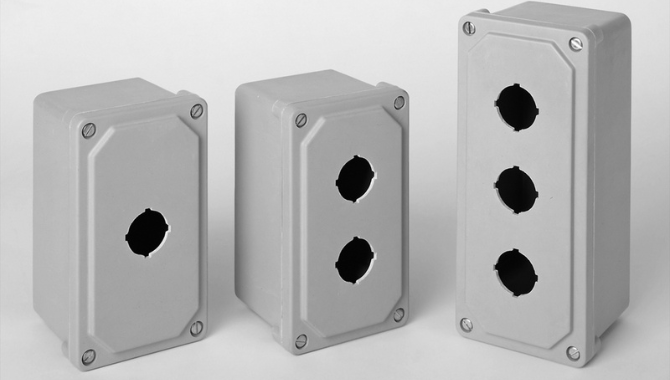

Nombre de trous et options de disposition

Les boîtiers sont disponibles dans de nombreuses configurations pour répondre à différents besoins. boîtier à un seul trou est utilisé pour une commande simple, comme un arrêt d'urgence.

UN boîtier multi-trous peut contenir plusieurs boutons et voyants lumineux, souvent disposés en rangée, en carré ou modèle à 4 voiesLe choix de la disposition appropriée dépend du nombre de commandes dont l'opérateur a besoin au même endroit.

Profondeur et espace intérieur

Il ne s'agit pas seulement des trous à l'avant : l'intérieur compte aussi. Les boîtiers varient profondeur et espace intérieur Pour libérer de l'espace pour le câblage et les accessoires de montage. Un espace plus grand facilite l'installation, améliore la circulation de l'air et sécurise la gestion des câbles.

Types / Styles d'enceintes

Usage général vs. Usage intensif

Certains enclos sont usage général, conçu pour une utilisation intérieure légère où la poussière et l'humidité ne posent pas de problème majeur. D'autres sont robuste, conçu pour les environnements industriels. Un type courant est le boîtier de bouton-poussoir étanche à l'huile, qui est hermétiquement scellé pour résister à l'huile, à la graisse et aux liquides de refroidissement dans les ateliers d'usinage ou les usines.

Profondeur et styles de façade

Les enceintes existent également en différentes formes et profondeurs. Enceintes extra-profondes offrent plus d'espace pour le câblage et les accessoires, tout en enceintes peu profondes économiser de l'espace dans les espaces restreints. style angle avant rend les commandes plus faciles à voir et à atteindre, tandis que le style à devant plat offre un look épuré et compact.

Styles de couverture et de montage

Certains boîtiers utilisent couvercles à charnières pour un accès facile lors de la maintenance, tandis que d'autres sont dotés de couvercles fixes pour plus de sécurité. Il existe également styles de console qui se trouvent sur un bureau ou un panneau, et styles de pendentifs qui pendent d'en haut, parfaits pour les commandes en hauteur.

Options spécifiques aux matériaux

La matière définit également le style. Boîtiers en acier inoxydable sont utilisés dans les applications alimentaires, chimiques ou extérieures pour leur résistance à la corrosion. Plastique ou boîtiers en polycarbonate sont légers et résistants aux chocs, ce qui les rend rentables pour les environnements moins difficiles.

Applications et cas d'utilisation

Machines et fabrication industrielles

Les boîtiers à boutons-poussoirs sont largement utilisés dans usines et sites de productionIls protègent les commandes des machines de la poussière, de l'huile et des vibrations. Cela améliore la fiabilité des opérations et réduit les temps d'arrêt.

Environnements extérieurs et difficiles

Pour les équipements placés à l'extérieur ou dans conditions corrosives et humides, enceintes avec des Indices de protection IP ou NEMA sont essentiels. Ils protègent les commandes de la pluie, de la neige, des embruns et de l'exposition aux produits chimiques, garantissant ainsi une durabilité à long terme.

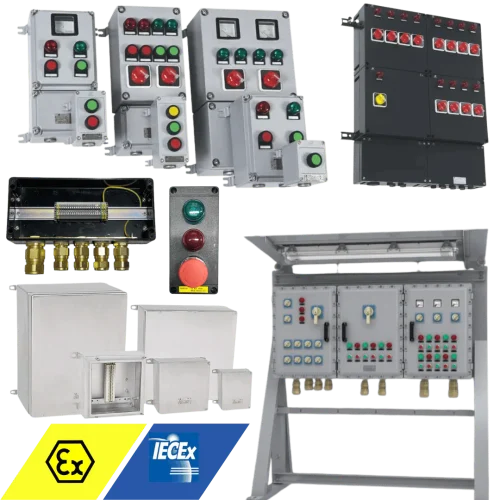

Panneaux et stations de contrôle OEM

Beaucoup Panneaux OEM, salles de contrôle, kiosques et postes de sécurité Utilisez des boîtiers à boutons-poussoirs pour regrouper plusieurs commandes en un seul endroit. Cela simplifie et sécurise l'utilisation pour les opérateurs, notamment dans les grandes installations.

Industries agroalimentaires, des boissons et du pétrole

Dans des secteurs comme nourriture et boissons ou pétrole et gazL'hygiène et la sécurité sont nos priorités absolues. Les boîtiers en acier inoxydable résistent à la corrosion, supportent des lavages fréquents et répondent aux normes industrielles les plus strictes.

Considérations relatives à l'installation et au montage

Options de montage

Les boîtiers à boutons-poussoirs peuvent être installés de différentes manières selon l'application. Montage sur panneau est courant pour les panneaux de contrôle, tandis que montage mural Convient parfaitement aux grandes surfaces d'équipement. Pour le confort de l'opérateur, boîtiers de console s'asseoir sur des bureaux ou des supports, et enceintes suspendues accrocher au-dessus de la tête pour un accès facile.

Accès au matériel et au câblage

Une bonne installation dépend également du bon matériel. Pieds de montage, charnières et supports maintenir l'enceinte stable et sécurisée. À l'intérieur, il faut prévoir suffisamment d'espace pour câblage et entrée de conduit, afin que les câbles puissent être gérés de manière propre et sûre.

Étanchéité et protection

Une étanchéité adéquate est essentielle pour maintenir l'indice de protection du boîtier. Joints autour des couvercles et des points d'entrée aident à bloquer la poussière, l'huile et l'eau. Une installation soignée garantit Indice de protection IP ou NEMA est maintenu, de sorte que l'enceinte fonctionne comme prévu dans son environnement.

Entretien, durabilité et sécurité

Résistance à la corrosion et nettoyage

Un bon boîtier de bouton-poussoir doit résister corrosion et être faciles à nettoyer. Les boîtiers en acier inoxydable, par exemple, résistent bien à l'humidité et aux produits chimiques, ce qui les rend parfaits pour les usines agroalimentaires ou une utilisation en extérieur. Un nettoyage régulier préserve l'aspect impeccable du boîtier et garantit un fonctionnement fiable.

Performances dans des conditions difficiles

La durabilité dépend également de la performance du boîtier dans des environnements difficiles. Les boîtiers de qualité sont testés pour résister températures extrêmes, exposition aux UV et impacts mécaniquesCela signifie qu'ils restent solides même lorsqu'ils sont utilisés à l'extérieur ou dans des zones industrielles très sollicitées.

Des dispositifs de sécurité

La sécurité est l'une des principales raisons d'utiliser des enceintes. Elles aident empêcher la poussière, l'huile ou l'eau de pénétrer à l'intérieur et provoquant des échecs.

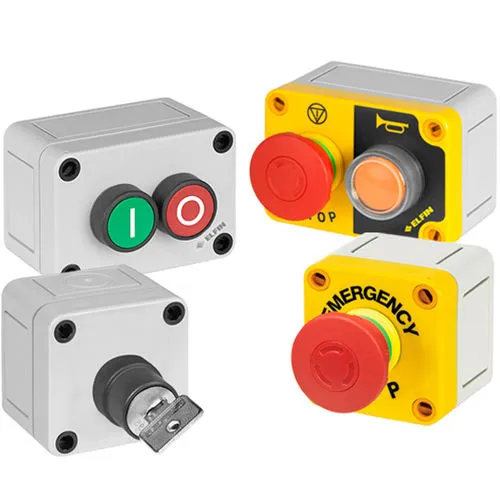

Ils ont aussi éviter toute activation involontaire des commandes, protégeant à la fois les travailleurs et les machines. De nombreux boîtiers sont conçus pour fonctionner avec boutons d'arrêt d'urgence, ce qui en fait un élément clé des systèmes de sécurité au travail.

Comment choisir le bon boîtier : liste de contrôle des décisions

Questions clés à poser

Avant d’acheter un boîtier de bouton-poussoir, il est utile de poser quelques questions simples :

• Dans quel environnement sera-t-il utilisé ? Intérieur, extérieur, zones humides, poussiéreuses ou corrosives.

• Quel indice de protection est nécessaire ? Indice NEMA ou IP selon les normes locales.

• Quel matériau fonctionne le mieux ? Acier pour la résistance, acier inoxydable pour la résistance à la corrosion, plastique ou fibre de verre pour un usage plus léger.

• Quelle taille et quelle disposition sont requises ? Nombre de trous, profondeur et espace de câblage.

• Quel est le budget ? Équilibrez le coût avec les performances et la durée de vie.

• Est-il facile à entretenir ? Pensez au nettoyage, au remplacement des joints et à l’accès pour le câblage.

Guide de décision simple

Considérez-le comme un filtre rapide :

• Environnement extérieur difficile ou chimique ? → Optez pour l'acier inoxydable ou la fibre de verre, indice NEMA/IP élevé.

• Usage général en intérieur ? → Boîtier en acier peint ou en plastique avec une classification standard.

• Plusieurs commandes au même endroit ? → Choisissez une disposition à plusieurs trous avec une profondeur supplémentaire pour le câblage.

• Budget limité ? → L'acier thermoplastique ou revêtu de poudre peut toujours offrir une protection solide.
